Литографические процессы

Одним из определяющих технологических процессов в микроэлектронике в течение более 40 лет продолжает оставаться литография. Литография или микролитография, а сейчас может быть уместно, говорить о нанолитографии, предназначена для создания топологического рисунка на поверхности монокристаллической кремниевой пластины. Базовый литографический процесс представлен на рис. 1 и включает в себя, по крайней мере, 10 ступеней. Темой нашей лекции будут только два этапа, связанные с непосредственным переносом изображения маски на поверхность полупроводниковой структуры (ступени 8 и 9).

1. подготовка поверхности (промывка и сушка)
2. нанесение резиста (тонкая пленка полимера наносится ценрифугированием)
3. сушка (удаление растворителя и перевод резиста в твердую растворимую фазу)
4. совмещение фотошаблона и экспонирование (положительный резист под действием света переходит в нерастворимую фазу)
5. проявление резиста (промывка в растворителе, удаляющем неэкспонированный резист)
6. стабилизирующий отжиг (удаление остатков растворителя)
7. контроль и исправление дефектов
8. травление (непосредственный перенос рисунка маски на поверхность полупроводниковой структуры)
9. удаление фоторезиста

10. финишный контроль

Рис. 1 10 ступеней литографического процесса * случай для положительного фоторезиста

Долгие годы для проведения травления использовались различные влажные химические процессы (термин влажные подразумевает использование для травления полупроводниковых структур водных и безводных растворов химически активных компонентов). Однако необходимость непрерывного повышения степени интеграции и информационной емкости микросхем привело к тому, что влажные процессы не могли обеспечить необходимого разрешения.
Для демонстрации этого утверждения рассмотрим один из элементов таких широко применяемых микросхем как динамическую память с произвольным доступом (DRAM). Благодаря тому, что новые поколения компьютеров требуют все большей и большей емкости память, а также тому, что в составе этих микросхем используются огромное количество однотипных элементов, эти микросхемы обладают наивысшей степенью интеграции.

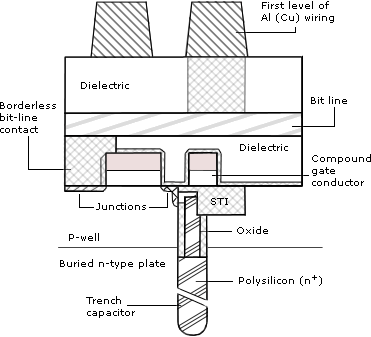

Рис. 2 ячейка памяти с trench конденсатором

На рис. 2 показана одна из ячеек памяти DRAM чипа разработанного фирмой IBM. В состав ячейки входят МОП транзистор и конденсатор для хранения информационного заряда. В данном случае конденсатор имеет конфигурацию так называемого траншейного (trench) конденсатора. Он имеет ширину 0,25 мкм и технология его изготовления включает несколько литографических операций с разрешением 0,15 мкм. Всего же для изготовления такой микросхемы необходимо более 20 литографических операций с травлением самых различных материалов: кремния, диоксида кремния двух типов, поликремния, алюминия или меди, вольфрама.

Влажные процессы травления имеют очень высокую селективность и с успехом ис-пользуются при изготовлении микросхем с размерами микронного масштаба. Однако при травлении линий с субмикронным разрешением и одновременно с высоким отношением высоты линии к ее ширине влажные процессы перестают работать. Можно выделить следующие причины, лимитирующие применение влажных процессов.

1. Размер рисунка не может быть меньше 2 мкм.
2. Влажное травление – изотропный процесс, что приводит к формированию рисунка с наклонными стенками.
3. Влажное травление требует многоступенчатой промывки и сушки.
4. Используемые химикаты, как правило, сильноядовиты и токсичны.
5. Влажные процессы вносят дополнительные загрязнения.

Все это привело к тому, что вначале 70 годов основным технологическим процессом травления стали различные формы плазменной обработки.
Обычно выделяют две разновидности плазменных процессов травления – непосредственно плазменные и ионнолучевые. Под плазменными понимаются процессы, в которых обрабатываемая подложка или ее держатель являются в той или иной мере элементами плазменного реактора и участвуют в ионизации рабочего газа. Так как удаляемые травлением слои, как правило, имеют высокое сопротивление (изоляторы или полупроводники), то для исключения зарядки поверхности используют высокочастотный разряд. В ионнолучевых процессах обработка подложек происходит потоком ионов или нейтральных частиц, образованных в автономном источнике.
