Проекционная электронно-лучевая литография   Версия для печати  Отправить на E-mail
Опубликовал Irina Bolshakova
02 December 2004

Электронно-лучевая литография (ЭЛЛ) единственный способ создания наноструктур. Однако используются литографические процессы, основанные на прямом рисовании рисунка на поверхности резиста. Подобный способ экспонирования хорош для научных целей и в производстве фотошаблонов. Низкая производительность процесса не позволяет рассчитывать на широкое внедрение этого метода в производство.
Попытки разработать эффективную систему высокопроизводительной проекционной ЭЛЛ долгое время не давали положительного результата по двум главным причинам. Во первых, работа маски, основанная на разной поглощающей способности отдельных участков рисунка, приводила к нагреву маски в результате поглощения большой дозы излучения. Все это ограничивало ускоряющее напряжение проекционных электронных литографов. Вторая причина заключалась в том, что применение допустимых энергий электронов не допускала применении малых числовых апертур, что приводило к снижению глубины фокуса и поля зрения магнитных фокусирующих систем. Далее, большие токи луча, обеспечивающего высокую производительность системы, разрушали высокое разрешение по причине влияния пространственного заряда.

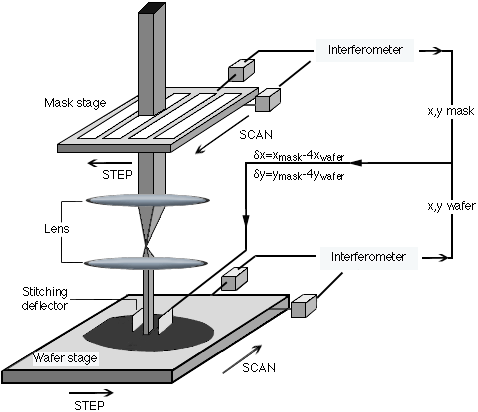

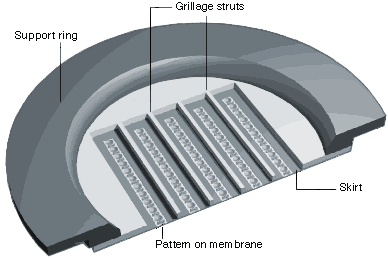

Понимание ограничений адсорбционной ЭЛЛ к появлению новых проекционных ЭЛЛ систем, одна из которых получила название SCALPEL. Главное отличие новых систем от предыдущих заключается в использовании нового типа масок. Маска системы SCALPEL представляет собой набор мембран, изготовленных из легких элементов, с высокой проницаемостью для электронов. Сам рисунок образован материалом с высокой отражательной способностью к электронам. Принцип работы системы SCALPEL представлен на рисунке 11.
Электроны проходящие через мембраны рассеиваются на малые углы, тогда как рисунок рассеивает электроны на большие углы. Апертура, расположенная в обратной фокальной плоскости полевой оптической системы пропускает электроны, рассеянные на малые углы и не пропускает электроны, рассеянные на большие углы, что приводит к формированию на подложке высококонтрастного изображения. При этом в маске не происходит значительного поглощения электронного потока, что минимизирует тепловую нестабильность маски.








Рис. 11
